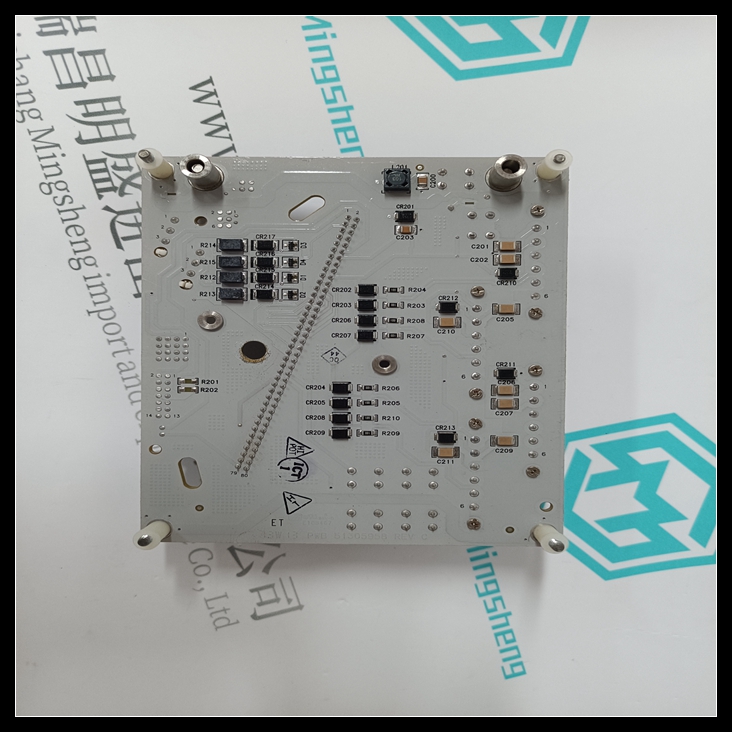

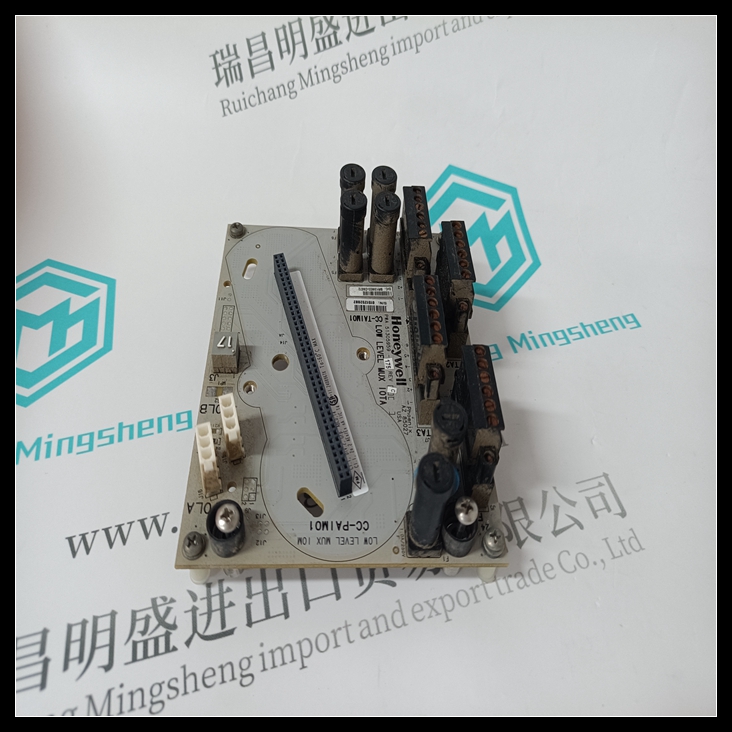

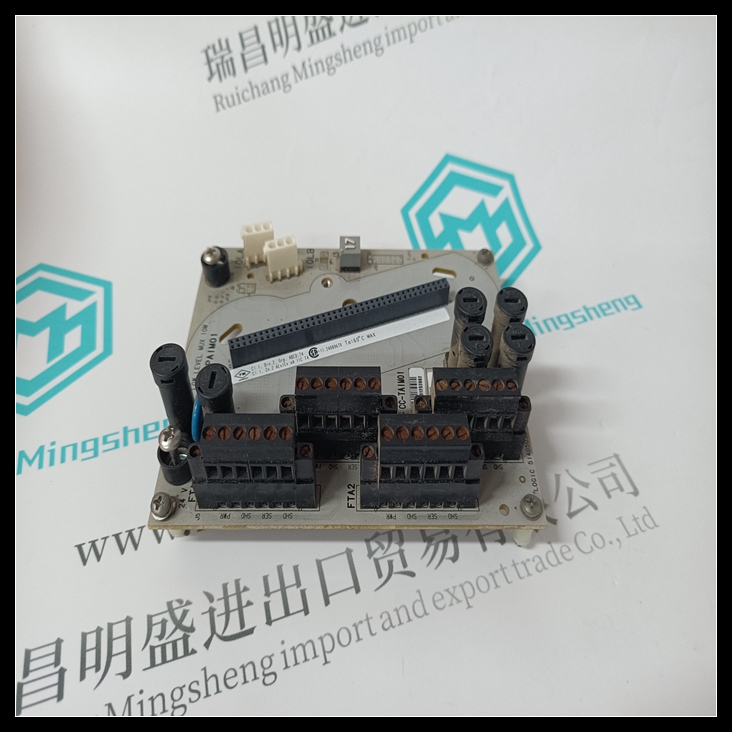

HONEYWELL CC-TAIM01占位模塊,CC-TAIM01英文使用說明
與其他現場控制模塊一樣，8點隔離模擬電壓源輸出模塊
通常使用兼容的手持程序 mer從總線接口單元進行配置。模塊的配置也可以從系統中的總線讀取或寫入
支持此類配置。下表總結了配置選擇和de故障。CC-TAIM01模塊將使用默認配置設置通電。用于配置
說明，請參閱總線接口單元用戶手冊。
單元
參數
說明默認選項
模擬輸出
數據長度
BIU中模塊模擬輸出數據的文字長度
模擬輸出（AQ）表。
8字0–8
模擬輸出
參考
BIU中模塊模擬輸出數據的起始偏移量
模擬輸出（AQ）表。
用戶已選擇
離散輸入
數據長度
模塊可選離散輸入診斷數據的長度（位）
在BIU的離散輸入（I）表中。
24位0、8、16、24
離散輸入
參考
BIU離散中模塊診斷數據的起始偏移量
輸入（I）表。HONEYWELL CC-TAIM01占位模塊
用戶已選擇
離散輸出
數據長度
模塊可選離散輸出故障清除的位長度
BIU離散輸出（Q）表中的數據。
16位0、8、16
離散輸出
參考
BIU中模塊故障清除數據的起始偏移量
離散輸出（Q）表。
用戶已選擇
（BIU）默認值：
輸入數據
如果BIU與模塊失去通信，模塊的
離散輸入（診斷）數據可以設置為零或保持其最后狀態。
零零，保持最后
狀態
（BIU）默認值：
輸出數據
如果BIU與網絡失去通信，模塊
離散（故障清除）和模擬輸出數據可設置為零或
保持其最后狀態。
零零，保持最后
Like other Field Control modules, the 8 Point Isolated Analog Voltage-source Output Module
is usually configured from the Bus Interface Unit, using a compatible hand-held program
mer. The module’s configuration can also be read or written from the bus in a system which
supports such configuration. The table below summarizes configuration choices and de
faults. The module will power up with the default configuration settings. For configuration
instructions, refer to the Bus Interface Unit User’s Manual.
Module
Parameter
Description
Default
Choices
Analog Output
Data Length
Length in words for the module’s analog output data in the BIU’s
analog output (AQ) table.
8 words
0–8
Analog Output
Reference
Starting offset for the module’s analog output data in the BIU’s
analog output (AQ) table.
User selected
Discrete Input
Data Length
Length in bits for the module’s optional discrete input diagnostic data
in the BIU’s discrete input (I) table.
24 bits
0, 8, 16, 24
Discrete Input
Reference
Starting offset for the module’s diagnostic data in the BIU’s discrete
input (I) table.
User selected
Discrete Output
Data Length
Length in bits of the module’s optional discrete output fault clearing
data in the BIU’s discrete output (Q) table.
16 bits
0, 8, 16
Discrete Output
Reference
Starting offset for the module’s fault clearing data in the BIU’s
discrete output (Q) table.
User selected
(BIU) Defaults:
Input data
If the BIU loses communications with the module, the module’s
discrete input (diagnostic) data can be set to zero or hold its last state.
Zero
Zero, Hold Last
State
(BIU) Defaults:
Output data
If the BIU loses communications with the network, the module’s
discrete (fault clearing) and analog output data can be set to zero or
hold its last state.
Zero
Zero, Hold Last
State
