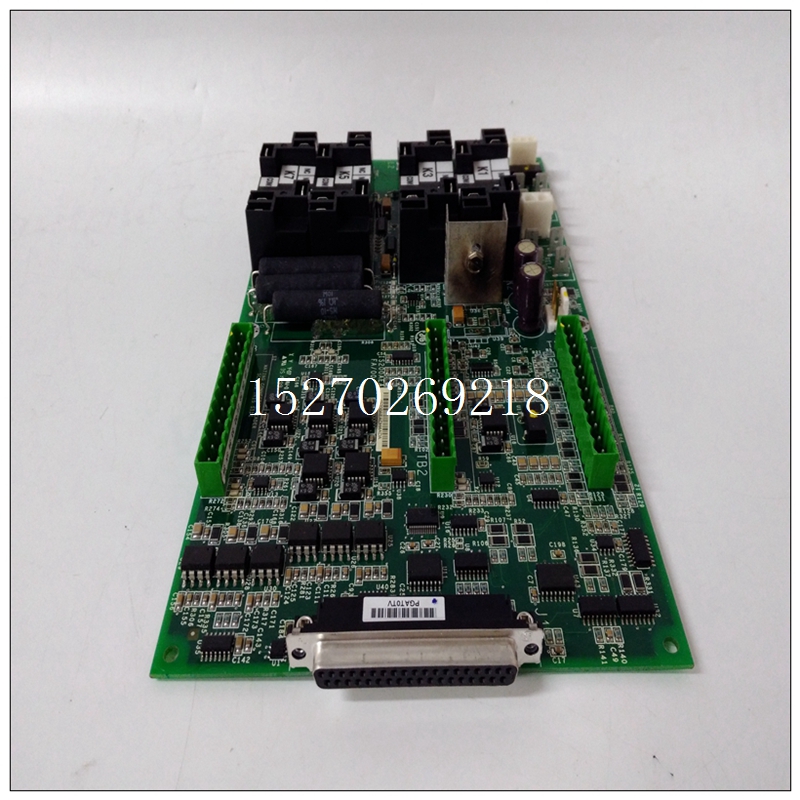

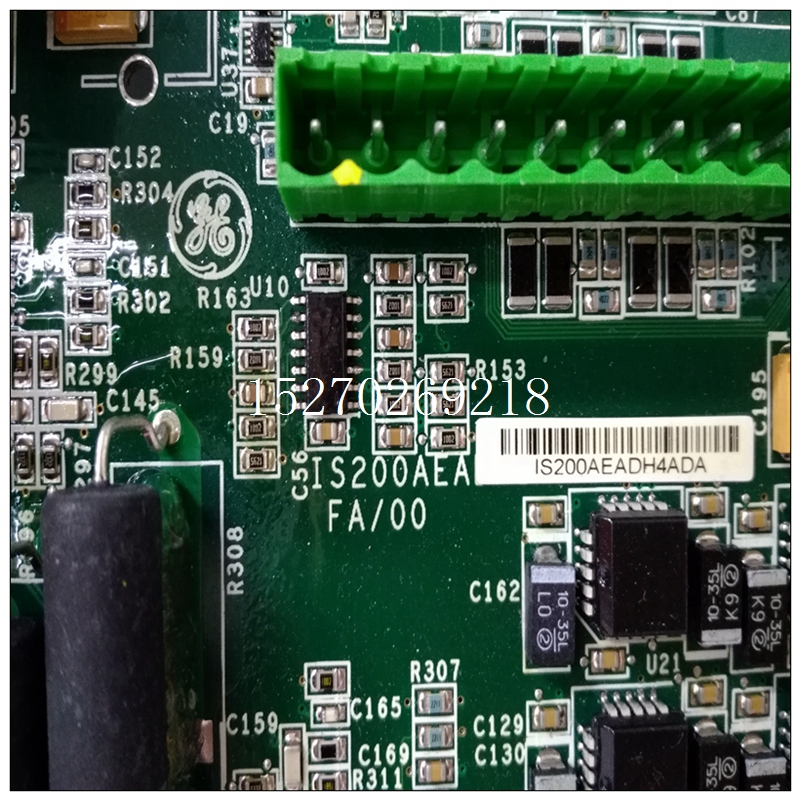

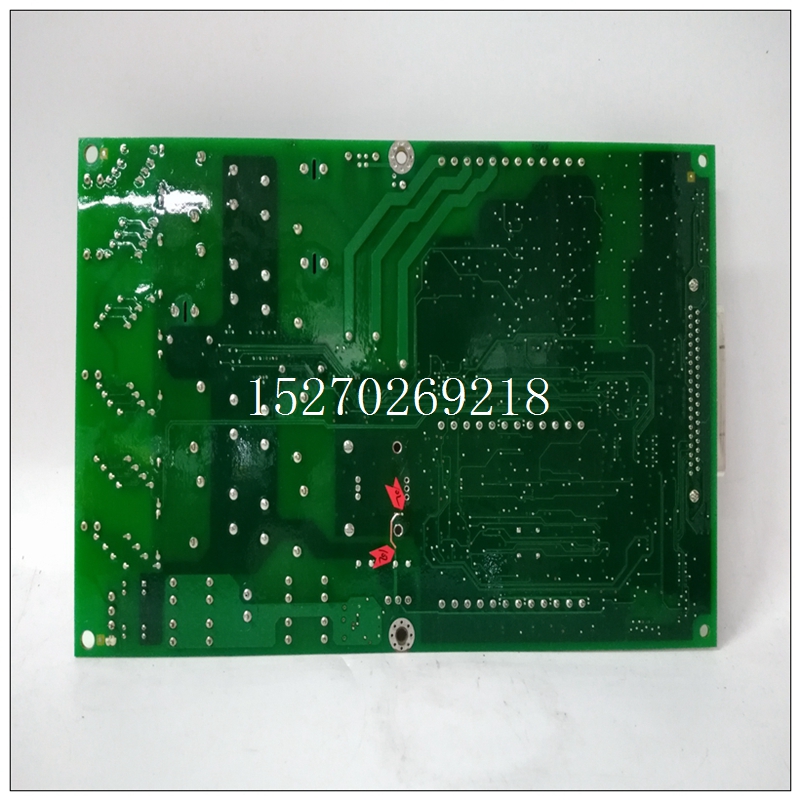

IS200AEADH4ADA燃機模塊
功率單元是變頻器的核心部件，為了提高功率密度，在功率單元上進行了創新設計，首次研制了一種基于水冷的復合功率單元，其原理圖如圖2 所示。圖2 中，R1，S1，T1，R2，S2，T2為功率單元的6 相輸入端，線電壓為690 V，L1和L2為功率單元的輸出端，輸出電壓為1 450 V。通過計算，功率單元的額定輸出電流為117 A，額定輸出電壓為1 450 V，額定容量為162 kV·A。整流橋采用三相全波整流，逆變橋采用IGBT模塊，直流電容采用金屬薄膜電容器，損耗更小，壽命達100kh。
IS200AEADH4ADA燃機模塊圖2 復合功率單元的原理圖 Fig.2 Schematic of composite power unit
6 冷卻設計 本次研制變頻器冷卻設計需要考慮的因素為：1）滿足額定功率1 600 kW，過載功率2 400kW的散熱需求；2）變頻器體積小、功率密度高；3）每個功率單元需要浮地，功率單元的殼體對地要能夠承受10 kV 的共模電壓。綜合考慮，采用了水—風換熱和水—水換熱相結合的方式，整流移相變壓器采用水—風換熱，逆變器采用水—水換熱，冷卻系統示意圖如圖3所示。從圖3中可以看出，，外循環水采用自來水，內循環水采用去離子水，且電導率不大于0.3 μs/cm，在內水中并聯了離子交換器，在每次內水循環中，均有15%流量的冷卻水流過，冷卻水中的游離離子會被離子交換器吸附，確保管路內冷卻時的電導率穩定且滿足設計要求。為了避免溫差過大造成的凝露現象，在內循環水的回水處設置了電動三通閥，實時檢測內循環冷卻水的水溫，通過采用滯環控制器的水溫控制器控制并調節電動三通閥的開度，可控制冷卻水的水溫在5～35℃的范圍內。本次研制的適用于煤礦井下10 kV電壓等級的礦用隔爆兼本質安全型高壓變電變頻器，通過型式試驗，調速性能優異，穩定可靠，2019年4月將此變頻器應用于某煤礦進行工業運行以來，實現了優異的軟啟軟停、變頻無級調速、多機同步控制、多機轉矩和功率平衡等性能，極大地提高了煤礦裝備的自動化與智能化水平，對保證煤礦安全生產、降低煤礦工人勞動強度、節能減排、實現少人綜采乃至無人綜采智慧化礦山的建設起到積極作用，具有廣闊的應用前景。高壓變頻器在使用過程中，難免會因?yàn)橐恍┰蛲蝗煌C(jī)。停機不可怕，但是變頻器停機后該如何維護呢？
1、檢查周邊情況——仔細檢查變頻器和周邊環境的通風及照明情況。要確保通風設備能夠正常運轉，照明設備能夠正常使用。
2、檢查內部電纜——打開變頻器柜門，檢查內部電纜是否有損壞、電纜間的連接是否正確可靠、所有接地線是否牢固可靠、接地點是否有生銹問題。變頻器內的所有螺栓和螺母應該每半年緊固一次，確保連接可靠。
3、檢查所有電氣連接的緊固度——查看變頻器內所有回路是否有異常的放電痕跡，是否有怪味、變色、裂紋、破損等現象。檢查所有功率單元的光纖有無損壞或松動，是否每個都插緊。
The following aspects should be considered:
(1) Performance and task adaptation: for small single equipment that only needs digital quantity control, general small PLC can meet the requirements. For the application system dominated by digital quantity control and with a small amount of analog quantity control, small PLC with strong operation and data processing functions shall be selected. For engineering projects with complex control and higher control function requirements, medium-grade or high-grade PLC shall be selected according to the control scale and complexity.
(2) The structure shall be reasonable, the installation shall be convenient, and the model shall be unified. For more complex and demanding systems, modular PLC shall be selected generally. For an enterprise, the control system design should try to achieve a unified model.
(3) Whether the response time requirements are met. In order to reduce the I / O response delay time of PLC, PLC with high scanning speed can be selected, high-speed I / O can be used to process such functional instructions,
