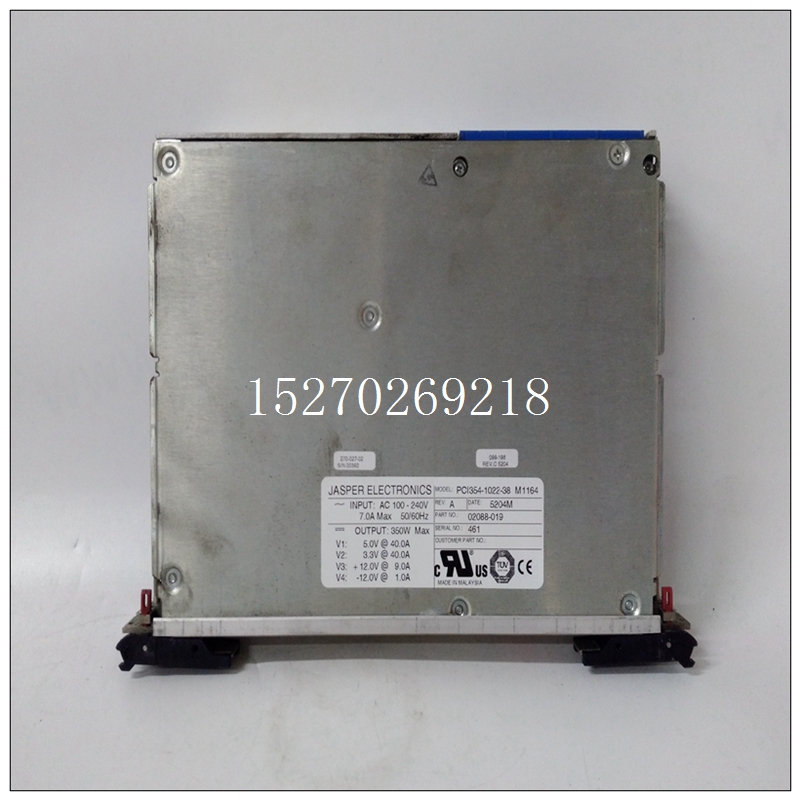

PCI354-1022-38模擬量模塊,HYBRICON英文說明
模塊不僅可以和PLC相連，只要具有Modbus協議的硬件或者軟件均可連接鯤航采集模塊，如西門子、三菱、歐姆龍、施耐德PLC。組態王，三維力控，MCGS等組態軟件。對于，以PLC為核心的電氣控制系統，可能的故障原因多集中在三個區域：輸入側、程序本身和輸出側。輸入側指?jìng)鞲衅鳌⒉僮髟骷?、信?hào)線、輸入模塊等與PLC輸入有關的所有硬件。輸出側包括輸出模塊、信號線、指示燈、執行器件等有關的硬件。
PCI354-1022-38模擬量模塊當故障原因不明確時，通常是按照信號的反向流程來分區判斷。當一個執行器件未按照設計動作時，首先看PLC輸出信號是不是正常。如果PLC輸出信號正常，則是線/纜或者執行元器件的問題，本文不進行深入討論。如果PLC輸出信號不正常，則需要檢查程序，查看哪個條件不滿足，并繼續追蹤，直到查出程序問題，或者輸入問題，并準確定位到故障點。持續故障是指故障點的狀態持續不變，比如某個傳感器硬件故障，信號維持一個固定的狀態。這里繼續分兩種情況討論，如果是持續作用的信號，則可以用編程軟件直接在線查找到問題源。如果邏輯簡單，甚至可以直接查看輸入（DI）的狀態來判斷故障點。比如說，某個設備無法啟動，是可以從從容容地進行故障排查的。
即使故障原因持續，如果起作用的時刻比較短，則還是要按照后面說明的短時故障去判斷。比如說，某移動設備的一個位置傳感器，只有設備經過該位置時，信號才會短時出高電平，其他時刻都是低電平。如果這個傳感器失電，信號一直保持低電平，則設備經過前，故障是不會表現出來的。
短時故障，是指故障原因出現的時間很短（尤其是偶發的短時故障），比如說，某個傳感器的信號線松了，設備發生振動，信號時斷時續，甚至十天半個月來一次。或者，系統出現了干擾，某個信號偶爾會不正常反轉。短時故障也指那些故障的狀態只能在短時間顯現的情況（前一段描述的情況）。對于短時故障，尤其是那些可能原因比較多的短時故障，無法依靠肉眼去長期跟蹤，比較好的手段就是信號錄波?；舅悸罚簩惓５妮敵黾翱赡茉颍≒LC變量）都進行連續狀態記錄。在出現故障時，回看故障時各變量的狀態記錄，結合程序邏輯，就可以判斷出故障點或者故障范圍，然后，縮小范圍繼續錄波，直到定位出故障點。
常用的錄波手段包括：HMI軟件的變量記錄、編程軟件的曲線記錄、第三方通用錄波軟件。HMI軟件的變量記錄（也指SCADA軟件），就是在HMI里將需要記錄的變量都添加進去，并設置成連續記錄，然后用波形查看控件進行波形的回放。這種方法對于臨時查故障是極不方便的，因?yàn)?，需要把HMI畫面停下來進行一次畫面開發，然后再運行起來，工作量不小，且影響操作人員的使用。
Calibration voltage M0 is connected to X - (X represents a / B / C / D), V0 is connected to X; The calibration current M0 is connected to X -, I0 is connected to RX and X
2. Specific steps
A. Cut off the power supply of the module and select the required input range;
B. Turn on the power supply of CPU and module to stabilize the module for 15 minutes;
C. Use an accurate signal source to add the zero value signal to an input terminal, or force the EM235 analog output to 0;
D. Read the measured value of the appropriate input channel in the CPU;
E. Adjust the offset potentiometer until the reading is zero or the required digital data value;
F. Connect a full-scale value signal to one of the input terminals, or force EM235 analog output to the maximum value of the input range, and read out the value sent to the CPU.
G. Adjust the gain potentiometer until it reads 32000 or the desired digital data value.
H. If necessary, repeat the bias and gain calibration process. Many users are more or less unclear when using the high-speed counting function of Yiwei un200 CPU. Next, I will share some of my experience in this regard, hoping to help you improve your understanding and application of the high-speed counting function of Yiwei un200 CPU.
First of all, let's remind you that the input end of Yiwei un200 CPU high-speed pulse counter accepts the encoder with the level of 24V,
