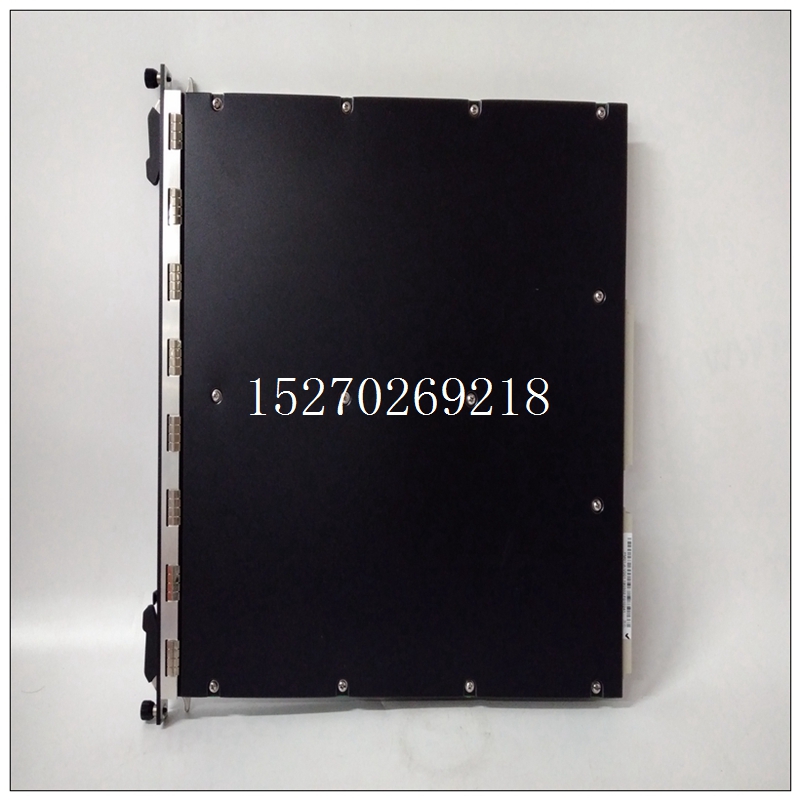

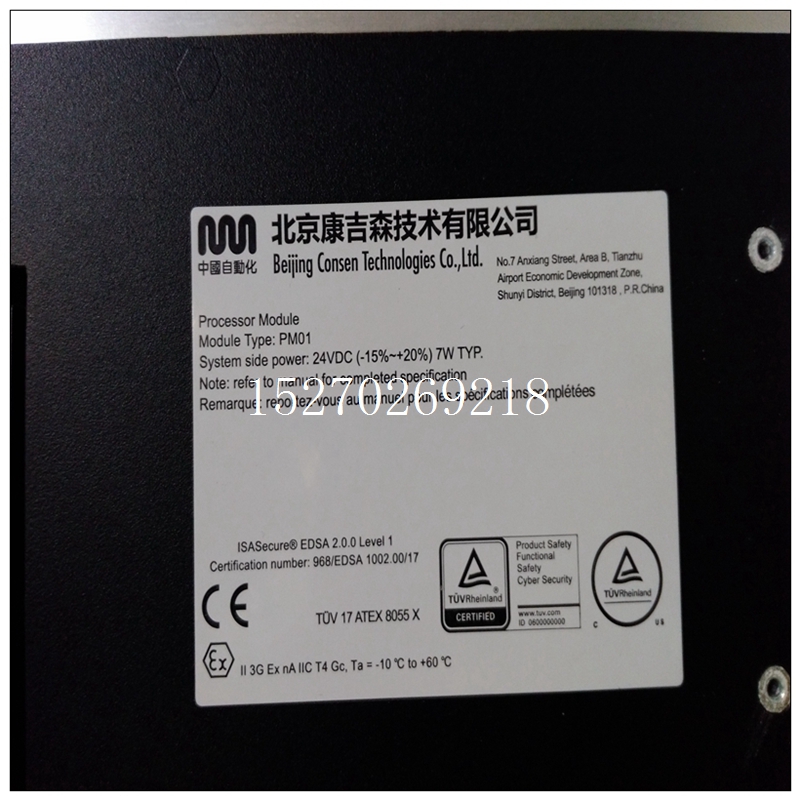

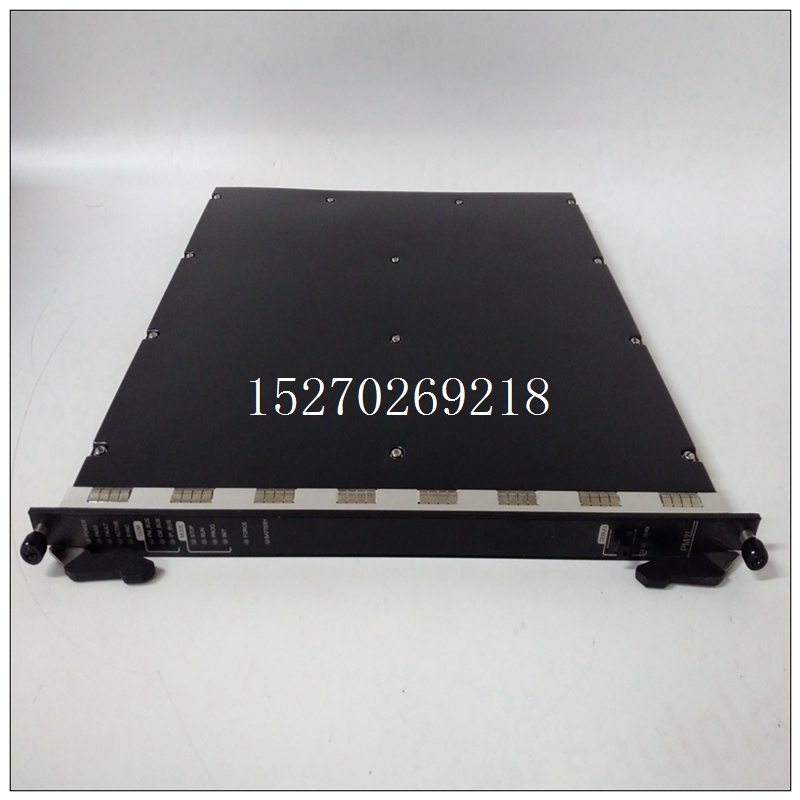

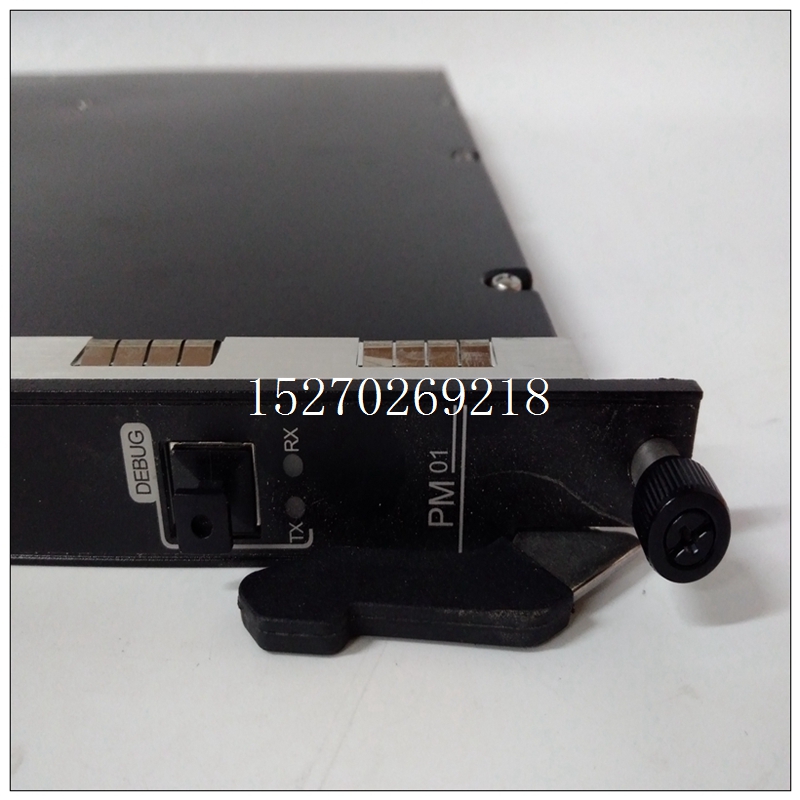

PM01-A-V001卡件,TRICONEX中文使用說明
HMI的變量刷新速度一般較低，比如0.5s刷新周期，PLC的程序執行周期一般在100ms之內，因此，會遺漏很多細節。
PLC編程軟件能記錄曲線的并不多，并且也不太容易操作。比如STEP7是無法記錄曲線的，博圖具有軌跡功能（限于S7-1200、S7-1500等），但是其本質是PLC內進行記錄，然后上傳顯示，優點：可以實現每周期的記錄。可以進行條件觸發。缺點：不能連續跟蹤，不能脫離龐大的博圖軟件。
PM01-A-V001卡件第三方通用錄波軟件是指那些能對多種PLC進行連續錄波的軟件，比較常見的是PLC-ANALYZER、IBA。這兩個軟件都是國外的軟件，價格昂貴，無免費使用部分。一般PLC工程師無法承受。國內新出現的PLC-Recorder錄波軟件，與PLC-ANALYZER風格、性能類似，且其大部分功能都可以長期免費使用。對于超短時的故障，需要采用特殊軟件或者特殊方法來進行故障錄波和診斷。某些軟件能讓PLC自己按照掃描周期錄波，然后事后上傳顯示的編程軟件，比如前面提到的博圖軌跡功能。也包括那些通過PLC編程進行數據緩沖，然后再打包上傳的專用軟件。
如果無法用特殊軟件進行錄波（比如型號非常老的PLC），則可以采用拖尾法對于可疑的信號進行處理，讓信號的時間變長，然后利用通用錄波軟件或者HMI對于處理后的信號進行錄波即可。比如某信號正常出低電平，懷疑其可能短時出現了高電平，則可以增加程序，對其進行斷開延時，然后記錄斷開延時后的信號即可（如下圖所示）。對于可能出現低電平的，則可以增加接通延時來進行拖尾，甚至兩種延時同時增加，進行兩個方向的拖尾。控制系統的故障原因非常多，本文只是討論了那些和PLC有關的故障診斷方法，且僅深入討論了DI信號異常的診斷方法，其他類型信號的診斷方法，可參照這些思路進行研究。在分析繼電器控制邏輯或者模擬電路時，只需要考慮信號之間的相互關系，很少考慮先后順序，因為在這些系統里，信號是以光速傳播的，結果會立即生效，將結果反饋給前端進行輸入，沒有延遲。對于PLC來說，它的核心是一個CPU。和所有的計算機一樣，程序指令的執行是有先后順序的，并且是一遍一遍循環掃描的。在一次掃描的過程中，后續的結果不能立即被前面的程序所使用的，必須等到下一次掃描，才能有效。因此，編制PLC程序時，尤其是復雜邏輯時，必須有清晰的時序概念（時序，就是按照時間先后順序的意思）。學習PLC時，時序是一塊重要內容。
and the outputs of NPN and PNP can be connected.
The ordinary counter is affected by the scanning speed of CPU and works in the way of sequential scanning. In each scanning cycle, the counting pulse can only be accumulated once; When the frequency of the pulse signal is higher than the scanning frequency of the CPU, if the ordinary counter is still used for accumulation, many pairs of input pulse signals will be lost. In the CPU, the counting of the input signal with high scanning frequency can also be realized by using the high-speed counter instruction.
1. High speed counter command
The instructions of the high-speed counter include: defining the high-speed counter instruction HDEF and executing the high-speed counter instruction HSC, as shown in the table below
(1) Define high speed counter instruction HDEF
HDEF instruction function is to select a working mode for a high-speed counter to be used. Before using each high-speed counter, HDEF instruction should be used to define the working mode, and it can only be used once. It has two inputs: HSC is the number of the high-speed counter to be used,
