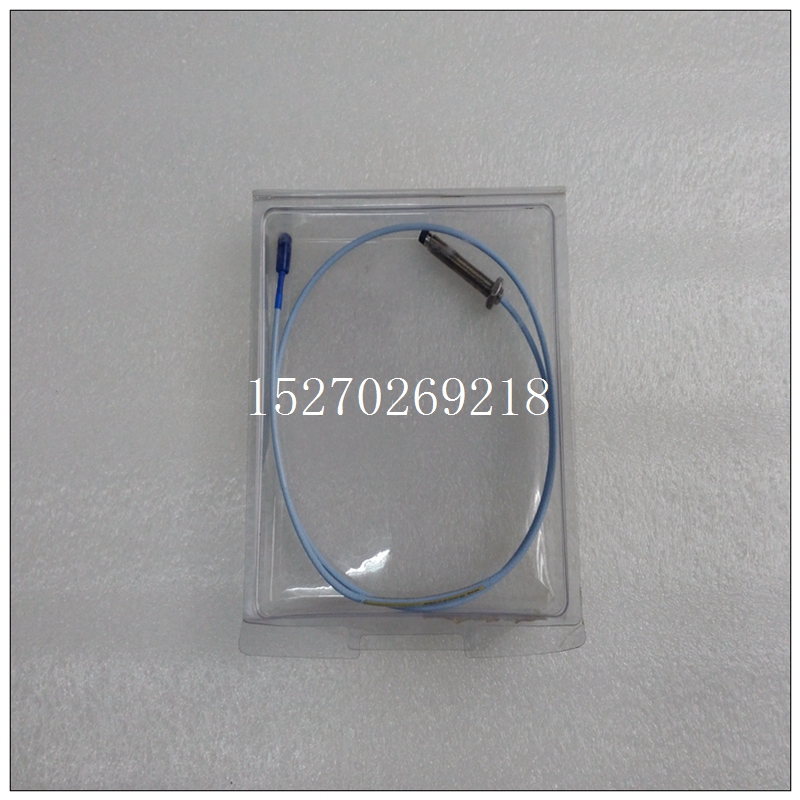

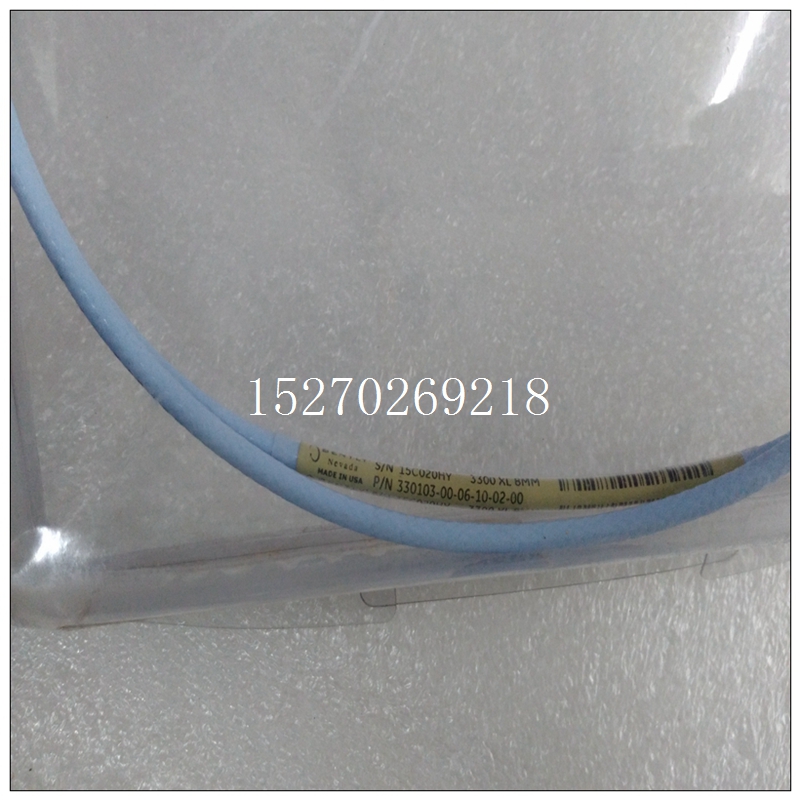

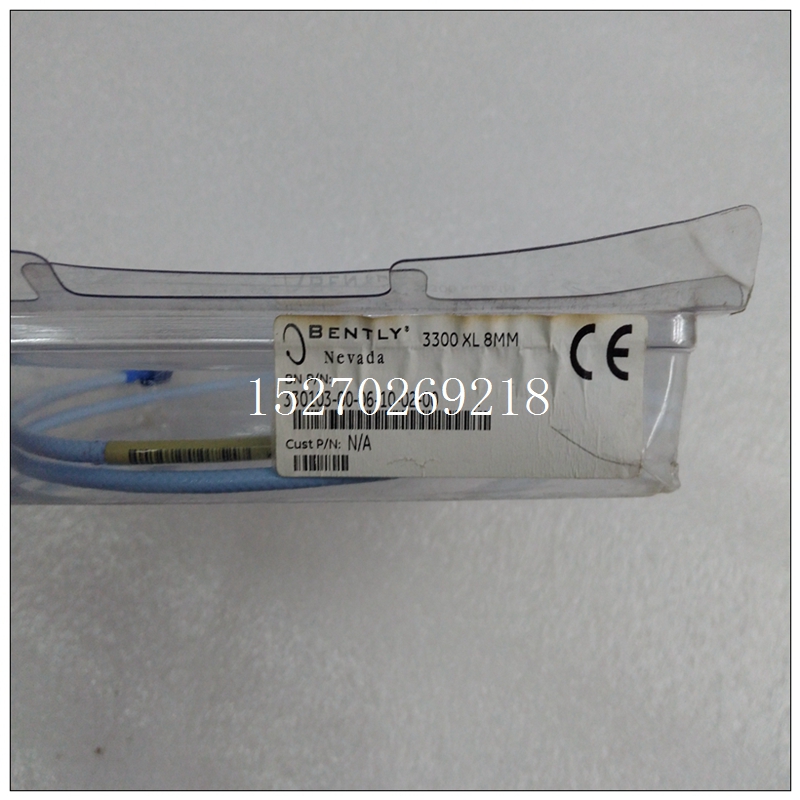

BENTLY 330103-00-06-10-02-00振動探頭所有參數都可以在觸摸屏上進行顯示和設定， PLC通過以RS-232串口和觸摸屏進行通訊，并預留RS-485通信口和上一級通訊分站進行通訊。 系統整體性能具有如下特點： 控制系統采用先進的LM3316B，LM3313K模塊直接進行交流采樣，省去變送設備，提高采集速度，增加可靠性，降低了成本。
BENTLY 330103-00-06-10-02-00振動探頭組合方式靈活，可根據客戶的不同要求編制不同的程序，實現不同的功能，滿足井下各種負荷組合。 控制系統在嚴格的工業環境下長期、穩定地運行。系統組件的的設計符合真正的工業等級，滿足國內、國際的安全標準。并且易配置、易接線、易維護、隔離性好，結構堅固，抗腐蝕，適應較寬的溫度變化范圍。 系統具備良好的電磁兼容性，能夠承受工業環境的嚴格要求，平均無故障間隔時間（MTBF） 1?105小時。目前大部分組合開關應用的PLC保護控制系統，雖然可以完成電動機的過載、短路、漏電閉鎖和絕緣監測等保護功能，但是需要在PLC外圍加上由分立元件和小規模集成元件組成的保護電路，不僅增加了空間，而且元件的分散性和對保護的可靠性和穩定性影響很大。主要原因是： ? 由于普通PLC信號輸入都是直流輸入，組合開關中采集電壓和電流信號都需要轉換成直流信號，這樣增加了成本，而且還降低了可靠性，在使用中也發現，組合開關故障多發生在信號變送裝置； ? 組合開關一般都是給大功率的三相異步電機供電，對短路保護要求比較靈敏，而要求短路保護時間短，就要求PLC處理速度快，同時減少信號采集時間，普通的直流采集無法滿足保護的時間要求； ? 在部分需要顯示交流電量（電壓、電流、功率）的場合，用戶無法使用現有的PLC模塊來完成，必須另外購買單獨的電量采集模塊通過串口接入系統，影響了系統的性能和協調性。 針對以上問題，和利時公司開發出了6路交流電流直接輸入的模擬量處理模塊LM3316A、7路超前漏電檢測\1路交流電壓輸入模塊LM3313K和LM3317交流電量采集模塊。 LM3316A采用交流采集芯片，采集信號時間在毫秒量級，完成6路交流電流的測量與過流判斷，并提供2路繼電器保護輸出。6路交流電流分成2組，每組對應三相交流電流輸入，量程0~8A(有效值)。用戶可分別設定每組的過流門限值，LM3316A模塊采集電流量并與門限值進行比較，若發生過流則完成保護動作，從過流事件發生到模塊完成保護動作完成，響應時間約為100ms。 LM3313K在正常8路模擬量輸入模塊的基礎上，7通道超前漏電檢測增加運算放大器，產生一個需要檢測漏電電阻用的附加直流電源，這樣直接在通道上直接加上一個電阻，就可以直接產生一個10V以內的直流電壓供模塊采集計算。
it has less swing rod link of direct tension detection. HMI is used for data setting and monitoring of operating parameters.
Illustration
3、 PLC control principle
The core control of PLC is the difference between wire drawing speed and take-up speed, that is, the constant slip, which indirectly ensures the constant take-up tension. It can be seen from the above figure that the linear speed signal detected by the guide wheel is input to x0 of PLC. The rotation of the guide wheel belongs to a free state, and the friction coefficient is very small, so there is no slip between the wire and the guide wheel. The linear speed detected by the guide wheel reflects the real linear speed and take-up speed of the material. The constant speed wheel through X1 detection reflects the wire drawing speed, but the wire drawing must have slip, which must be faster than the linear speed of take-up, otherwise the wire coming out will be very tight and easy to cause wire
