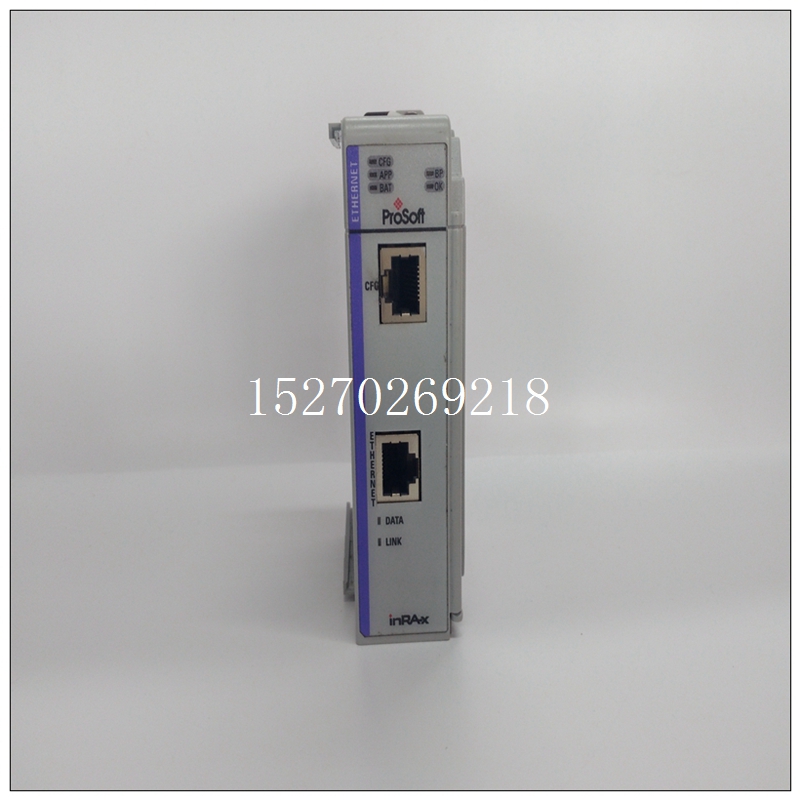

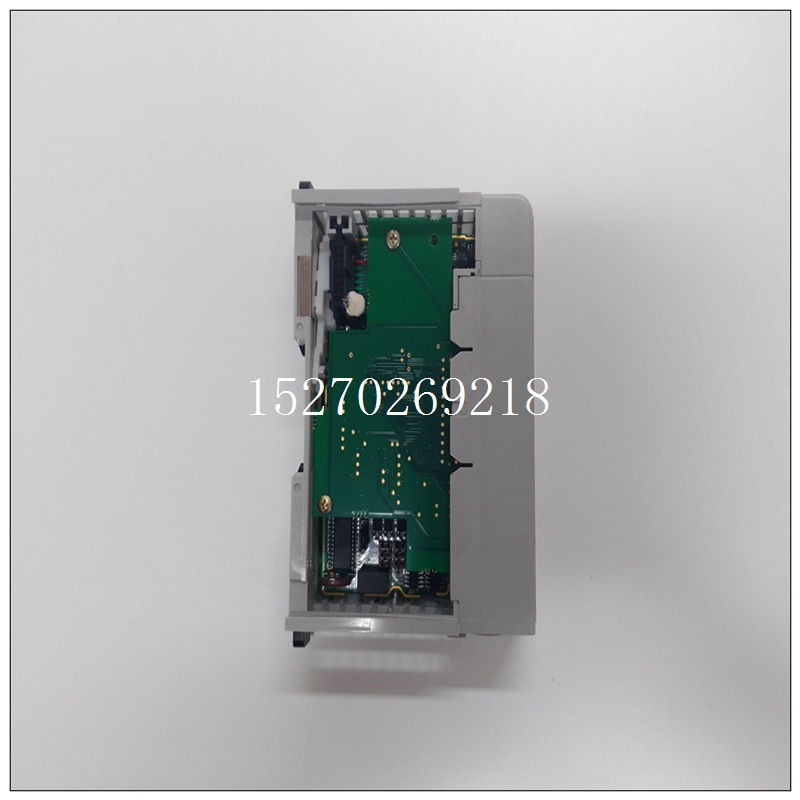

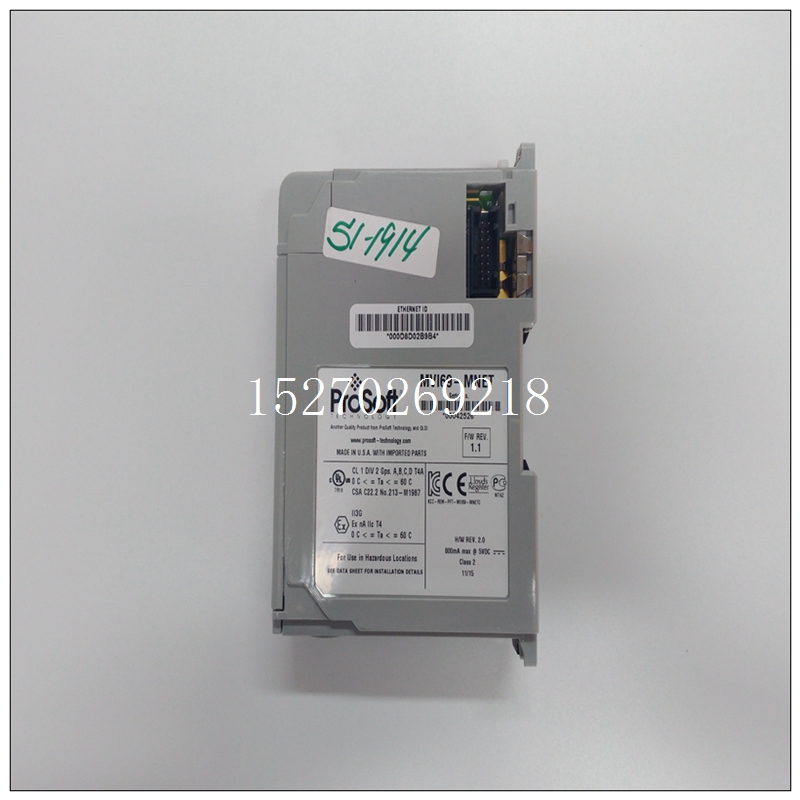

MVI69-MNET通訊模塊,PROSOFT使用配置手冊
輸出端短路的失效-安全保護監測，監控VCC電壓、地和芯片溫度。在實際應用中，輸出端失效將會引起損壞或者會傷害到使用者，或者損壞昂貴的設備，或許需要一個FMEA分析來滿足安全標準（例如，IEC 61508）。這需要在整個系統級、板級和芯片級做FMEA分析。對于此電平轉換和前置-驅動器iC-MFL，F(xiàn)MEA安全電路已經集成到芯片級，而且包括第二個地連接和特殊的地監控。
MVI69-MNET通訊模塊,PROSOFT使用配置手冊對于iC-MFL，如果第一個地連接丟失（第一級失效），監控器清除所有的輸出到一個定義好的低電平，關閉所有的輸出功率級?；蛘呶⒖刂破魍ㄟ^一個低電平加到EN輸入關閉這個電平轉換器，同樣的操作會執行，輸入開路以及輸出短路。iC-MFL的輸出級設計成最大輸出電壓為+18V。其他類型的驅動器，像iC-MFN，可用來處理不同的輸出電平并且可以直接供電從+24V到高達+40V。在許多嵌入式系統一些數量的輸入和輸出由于不同的機器配置可以不同以及在I/O端口需要一些不同的組合。I/O模塊化可以使用不同的方法。一個解決方案是板級方案，選擇一個不同的I/O模塊或者PCB，或者是在嵌入式電路板的芯片級方案。也可能是一個FPGA和分立元件組成的輸入或輸出級，或者使用專用的ASSP。這些特別的設計適用于靈活的和可編程的I/O配置。
在嵌入式機械或者機器人應用，傳感器和執行機構有時候僅數米遠。如果它們采用屏蔽雙絞線電纜連接并且在中間接地，那么接地回路通常對輸入/輸出系統不會有問題。因此，在很多情況下，電隔離（例如，通過光電耦合器電流隔離）是不需要的。這對于系統設計者而言可以減少I/O端口的成本以及增加靈活性。
另一方面，數字I/O采用+24V邏輯電平被用來連接開關、數字傳感器和在輸入側通過長電纜進行低速串行通信。+24輸出也被用于驅動執行機構，例如，繼電器、電磁線圈、電機和指示器，例如，燈泡或者LED。對于高速串行傳輸（例如,SSI/BiSS編碼器）在一個高噪聲的環境，RS422也通常被使用橫跨超過100米的距離。為了達到可靠的工作，使用失效監控，在輸入端特別考慮如下：
I/O端口可能沒有可靠連接
檢測開路、短路和連接斷開Through rs485\rs232\tcp network port and PLC connection, a one-to-one mapping between variable name and PLC register address is established in the box, so that the register address that PLC needs to control and monitor becomes a name variable. The PLC private network module can be networked through 4g/ wired /wifi, and the variable names can be synchronously mapped to the cloud service, so that in the background of the cloud server, all variable names will be synchronized under the corresponding number of each module. This variable name can be read and written by third-party software calls. Reading and writing this variable name is actually an operation on the corresponding register address of the front-end PLC. After the variables corresponding to the PLC register are uploaded to the cloud, you can open the cloud configuration to write the app control screen. First, input the number and password of the corresponding remote module, and automatically import all variables from the cloud. Call variable names on the cloud configuration screen to develop the screen and make historical data reports.
