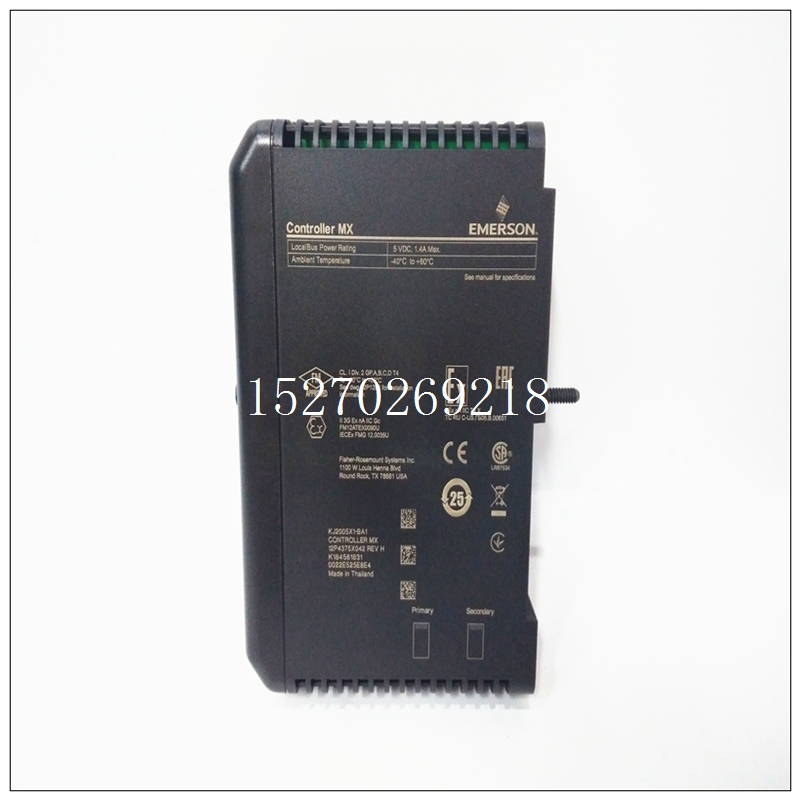

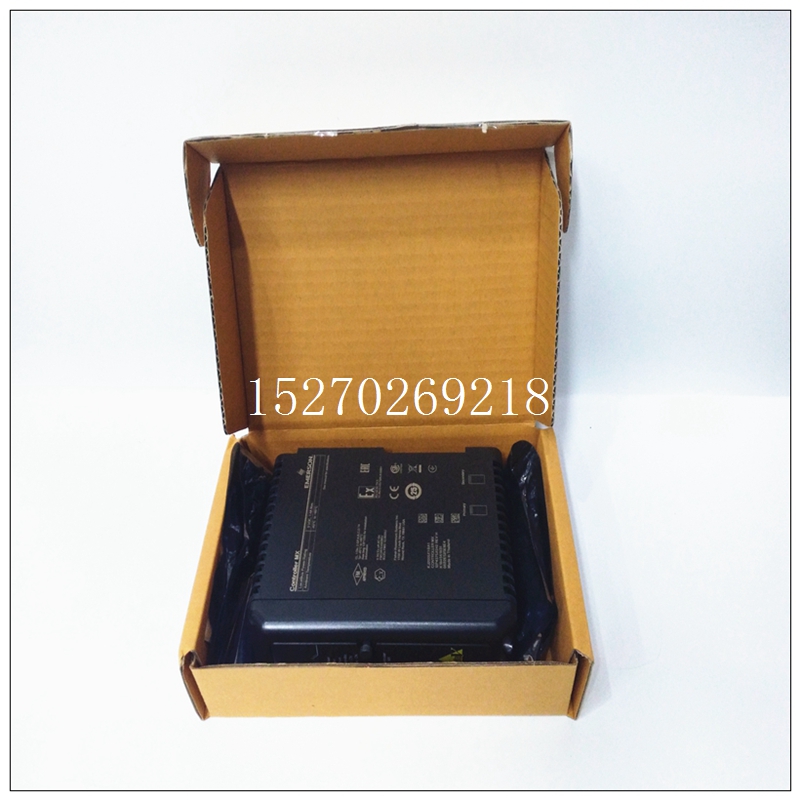

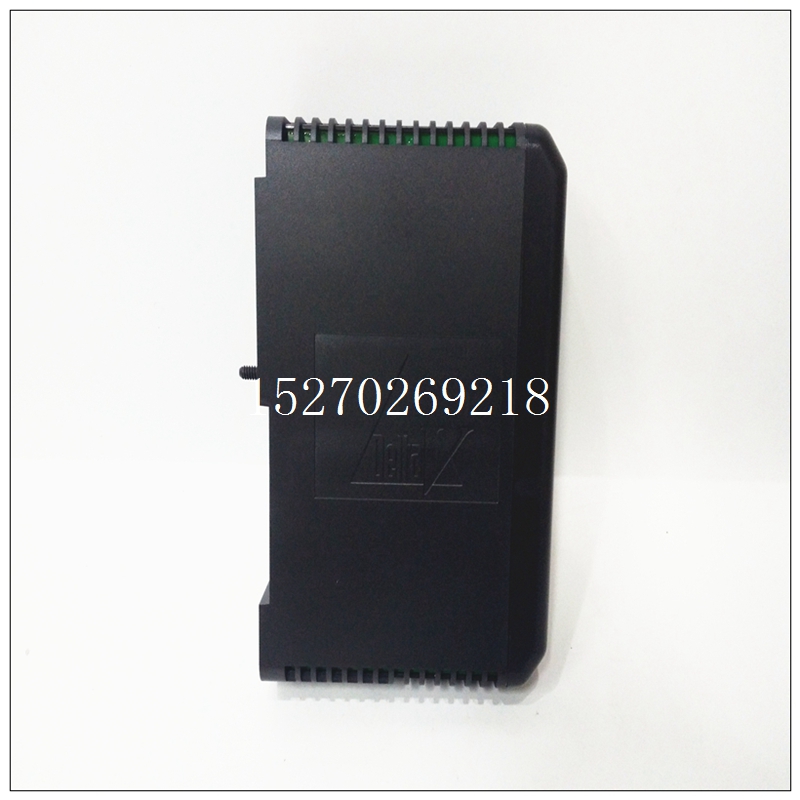

CE3007處理器模塊,KJ2005X1-BA1產品顏色
直接用于負載還是作為分布式電源架構的一部分，非隔離式開關穩壓器一直是有效地將直流電源軌轉換為較低或較高電壓的主力。1950年代的第一批設計使用了真空管，與替代的“線性穩壓器”相比轉換效率顯著提高，同時還開辟了提高直流電壓的可能性，而這在以前只有靠笨重的機械振動器才能實現。直到1970年代才出現了第一個使用 “電壓模式” 控制的開關電源IC控制芯片Silicon General SG1524。它的成功為使用不同控制和轉換技術的替代選擇開啟了新的大門。隨著幾十年的發展，雙極型晶體管和二極管雖然目前還在廣泛的應用中，但將來被MOSFET及MOSFET同步整流器取代已成趨勢，即使是現在的Si-FET也受到SiC和GaN等寬帶隙材料的威脅。
CE3007處理器模塊,KJ2005X1-BA1產品顏色轉換效率是衡量開關穩壓器發展的一個標準。多年來，這個數字一直在穩步攀升，從80%提高到97%，在最新的設計中轉換效率甚至高于97%。更高的效率代表更高的功率密度，以瓦特/cm3為單位，可以得知設計中給定體積的組件能夠提供多少功率。規格書中標出的功率密度越來越高，其中某些有一定程度的“創造性”。例如，一些IC穩壓器標榜的數據并沒有將所有必要的外部組件考慮在內，尤其是體積較大的電感和電容。冷卻通常也是一個問題，只有通過幾乎不可實現的空氣流速或過于復雜的水冷卻才能達到驚人的功率密度。環境工作溫度范圍也同樣重要，不僅是散熱片溫度，如果部件在一定室溫以上必須大幅降額工作，這會直接降低有用功率。
最先進的開關穩壓器發展現狀
非隔離式開關穩壓器的發展也是組件集成在效率和功能性上不斷提高和發展的歷史。由于負載要求已從5V降到3.3V，之后降至現在的1V以下，因此輸出電壓不斷降低。隨著輸入電壓增加，系統功率也跟著增加，從而需要更高的總線電壓以及更低的電流消耗。IC控制芯片簡化了分立式組件的設計，其中控制器集成了開關晶體管和磁性組件。外圍功能如故障監視、電流共享、同步和排序越來越廣泛運用在IC設計中。
從早期開關穩壓器設計時供應商就已開始銷售完整封裝的轉換器模塊，在提供有效解決方案的同時協助客戶節省自行設計的工作量和風險。但有時很難推廣，因?yàn)榻?jīng)驗豐富的工程師不愿出高價購買自己就可以設計的產品。對于銷售多年的產品而言，即使有來自內部的設計時間問題和相關風險也是可以容忍的，多年的銷售足以支付幾倍的研發成本。另外從頭開始設計開關電源所帶來的成就感也是一部分原因。
Advantages of modular real-time system nodes:
-Compact SBC compatible with Intel processor has some advantages of PC, such as operating system (MS-DOS, windows, Linux), language and tools- Embedded intelligence in graphics and voice- SBC embedded in network (tcp/ip, HTTP)- Embedded USB replaces ports (serial port and parallel port)- SBC embedded solution requires windows based software（interface）, network connection and file management- Linux is using low-cost, open source solutions, which support open standards, network connectivity, communications, Internet and other functions- Modularization of software and hardware enables you to maximize the use of application software, and provides flexibility support of SBC. The modular system supports network connections on SBC (10/100m Ethernet, USB, FireWire and Fieldbus) and high-performance SCI modules. Distributed nodes act as a set of virtual points - generators, terminals and management control points. Linux supports PC compatible embedded SBC, which tends to use chips in a normal way. Linux includes some specific functions: display controller mode, LCD panel control signal, PCMCIA interface, solid state disk and other functions. Control application software (RT Linux, RTEMS, QNX, OS-9, vxwork) needs to determine the real-time software. LabVIEW is another instrument software, which supports distributed functions.
Distributed real-time system
The TCS node of the terminal control system can work as an
