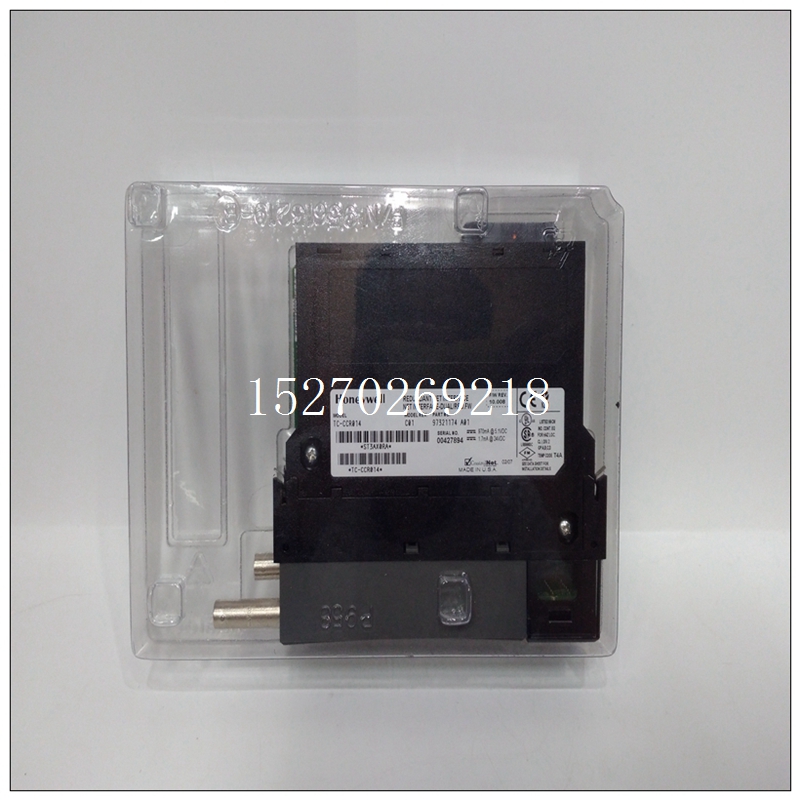

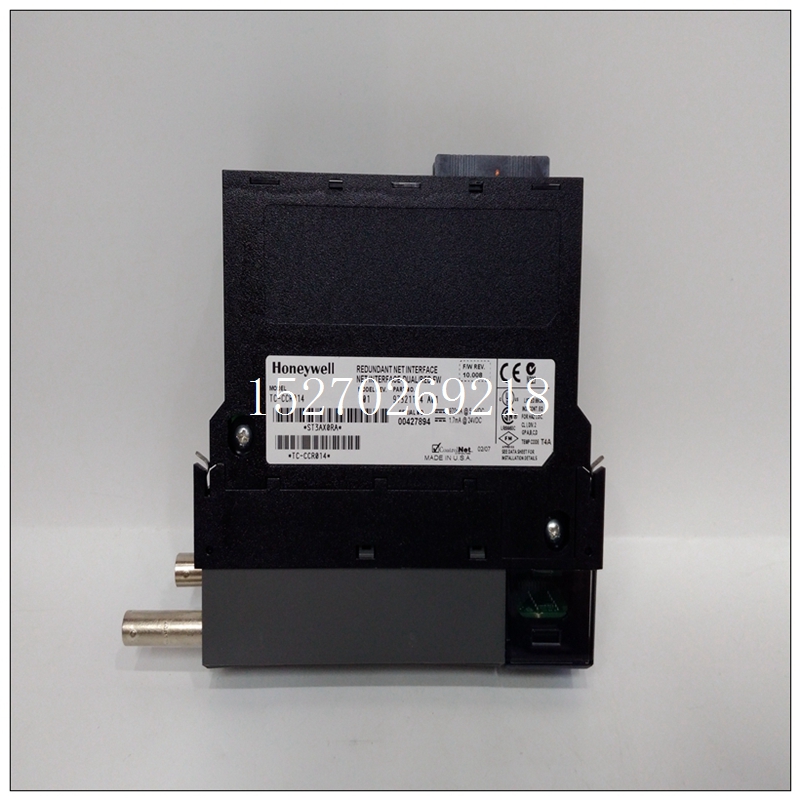

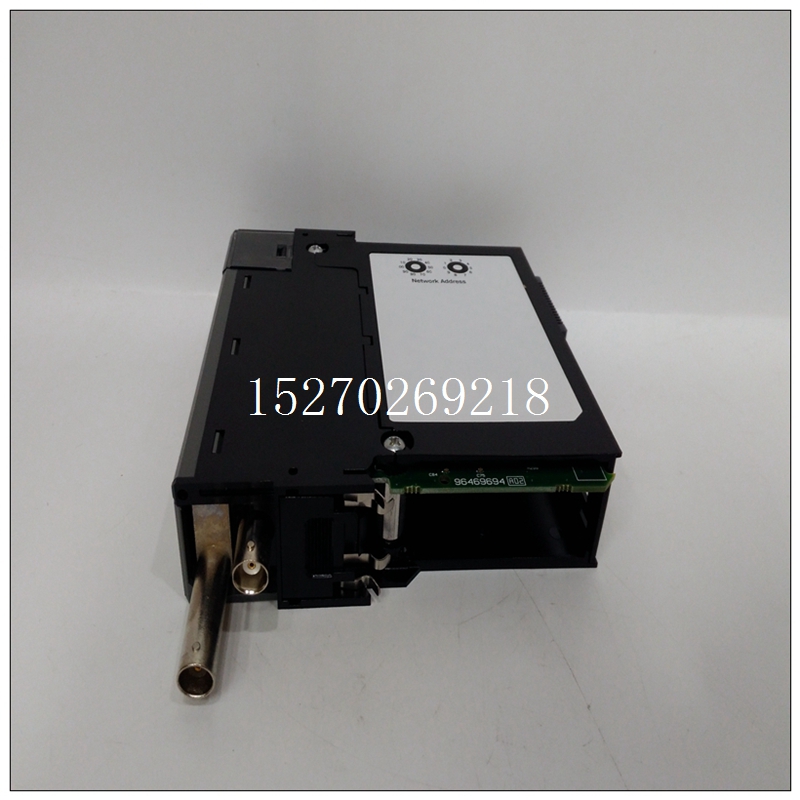

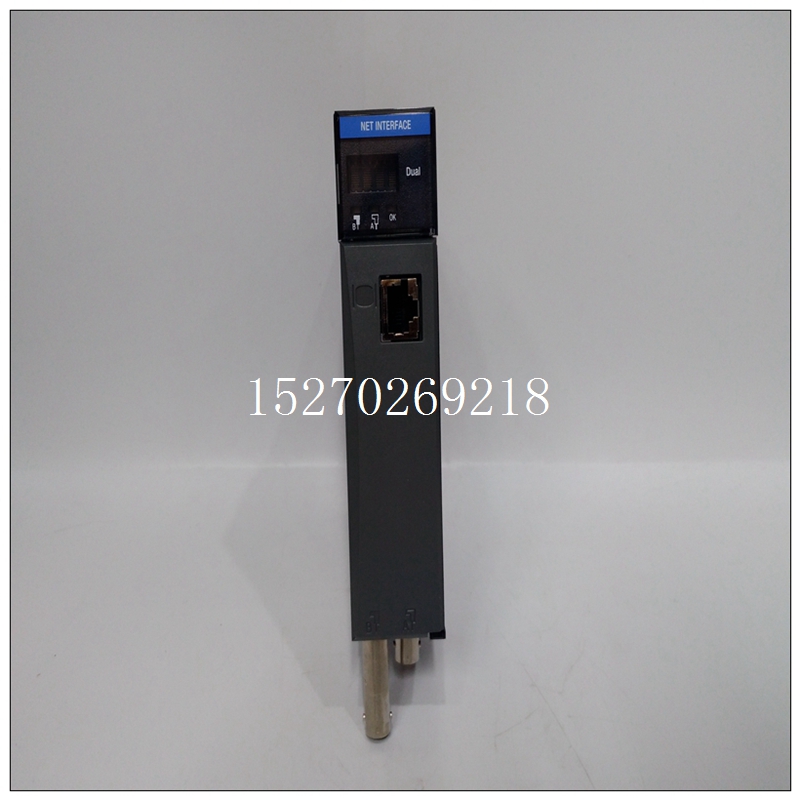

HONEYWELL 97321174-A01卡件
在復雜的工業環境中，現場總線能夠正確、快速、穩定的通信，從而保證工業控制系統既能得到及時、準確的現場數據，經過高效處理后，又能快速、精確的發出執行命令。
通信的基本模型通信就是將信息從一個點傳送到另一個點，比如說電話、廣播和電視。工業通信系統也是如此，也需要發送器、接收器以及和通信鏈路。鏈路類型包括雙絞線、同軸電纜、光纖、無線和微波。發送端解調器調制數據，接收端調制解調器解調信號以再現原始數據，而其中的通信規則稱為協議。工業通信的特殊要求
HONEYWELL 97321174-A01卡件工業通信與一般通信相比有一些特殊的要求，比如說工業環境就不同于辦公室環境。通信中和時間相關的特征有實時性、頻率、抖動、生命周期、響應時間、同步、時間和空間的相關性或一致性。工業通信往往要求保證通信的實時性，也就是說響應時間是否滿足時間限制。OSI模型定義了一個框架物理層通常與如電纜、連接器、網絡接口卡、無線傳輸硬件等物理介質相混淆。物理層不僅定義了物理介質及其正確連接的接口要求，物理層定義編碼方式、校驗方法、帶寬、頻譜、載波、波特率、電、光、無線電信號、流入異步串行通信控制、電纜類型、連接器的機械設計。信號通過傳輸介質從發送端到接收端。通信介質的機械和電氣特性。
而數據鏈路層負責創建、傳輸和接收數據包，現場總線對于數據鏈路層有細分為LLC和MAC兩層，前者提供接口網絡層協議，并控制與其對等體的邏輯通信，后者提供對特定物理編碼的訪問和傳輸。
應用層規定了交互數據的方式，并定義了設備的各種信息、狀態和參數。
現場總線的通信數據一般分為標識數據和通用消息。標識數據是指控制器與傳感器、控制器與執行器以及控制器之間傳輸過程變量。通用消息在系統組態和維護階段，用于文件的下載和上傳。過去工業通信采用模擬信號，就是廣為人知的4-20mA技術，后來現場總線使用數字通信體現出抗噪聲、減少電纜、診斷功能等諸多的優點。因此現場總線會取代4-20mA。采用現場總線的關鍵要求之一是分布式智能。為了訪問現場總線，智能的傳感器和執行器需要具備計算能力、數字通信、協議標準，因此設備成本相對就高。
3.2RS-232與RS-485電氣標準
有人會把RS-232和RS-485當成總線，其實兩者是一種接口的標準。接口標準主要從電氣特性（信號）、機械特性（DB9）、管腳功能進行描述。兩者的主要區別就是邏輯如何表示，前者是電壓表示01，后者是電壓差表示01。具體的比較如表所示。
因為RS-232只能實現點對點通信（雙機互聯），無法聯網（多機），而RS-485能夠連成總線型網絡，而且很多現場總線基于RS-485標準，所以有人會理解成485總線，但是嚴格來說485總線不是一種現場總線，只是有些現場總線是使用了RS-485作為其物理層定義，因此現場總線和485不是一個層次上的概念。
and dynamically generates online parameters, offline parameters, observation, diagnosis and calibration pages according to the XML data, so as to monitor and manage the device and further achieve the purpose of controlling the device. Based on the runtimeframe core component of the development package, the framework program extends and develops DB adapter2.0 module, event log recorder module, FDT visual controls module, help doc module and main program.
(1) DB adapter2.0 module is a data service module, which implements the idbadapter2 interface and provides access to persistent data, such as DTM components, DTM directories, projects, network topology and other read-write operations;
(2) The event log recorder module implements the ilogeventlistener callback interface, which can capture the event information and error logs generated by the runtimeframe core module;
(3) FDT visual controls module is a collection of GUI controls and classes, mainly including DTM directory controls, network view controls, engineering view controls, DTM function menu controls, ActiveX windows, etc;
(4) The help doc module is used to display the operation help of each function block, which is convenient for users to understand and use.
(5) The main program integrates the above assembly modules,
