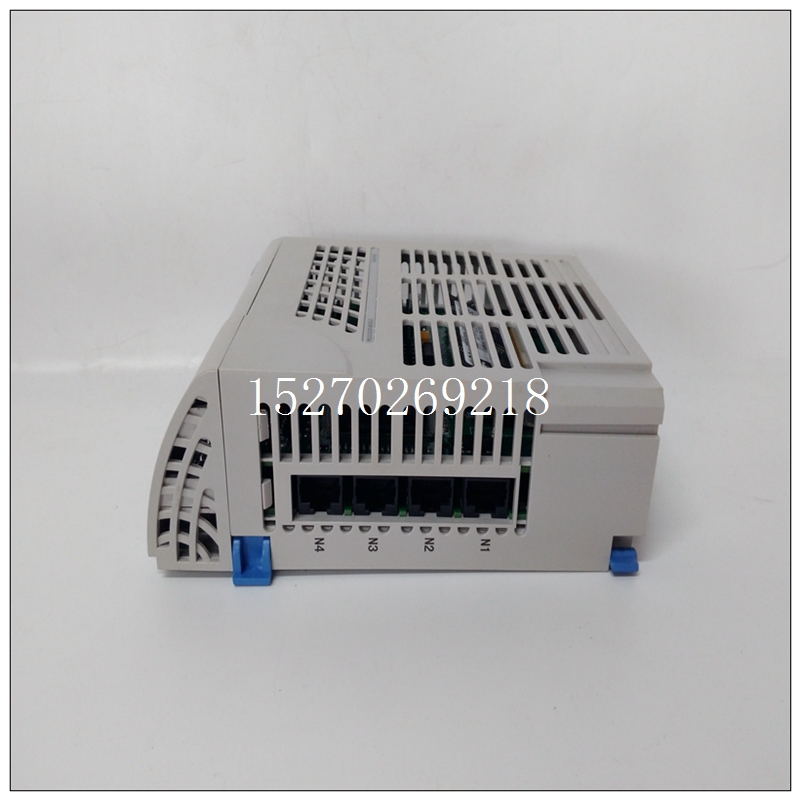

5X00241G02輸出卡件A、B端通訊管理器采用GE VersaMax PLC，由VersaMax CPU，電源，串口模塊，Profibus-DP從站模塊，DeviceNet主站模塊，通訊底座等組成。就地PLC采用GE模塊化的Micro PLC，通過串口通訊接口組成RS485現場總線網絡，經由VersaMax PLC通訊管理器通過冗余串口連接至BAS系統本端區域內的遠程I/O站上，實現BAS與MCC的冗余數據通訊。對于其它第三方設備通信，直接接入就近的遠程I/O站上實現串口通訊要求?！?/p>
5X00241G02輸出卡件 現場總線車站冗余PLC與本端控制區域內的現場分布式I/O通過PROFINET工業光纖以太環網進行連接。PROFINET是一種開放的工業以太網協議，滿足國際工業現場總線標準IEC61158 Type 10的要求。支持MRP協議（介質冗余環協議），即任何一個單一節點宕機，不影響系統其它節點的正常運行，與冗余總線相比，除了滿足工業現場總線對數據通信的要求以外，還具有安裝簡單，方便維護，施工成本低廉等優點。基于GE PROFINET以太網技術和高性能RX3i冗余熱備控制器的BAS（環境與設備監控）系統，無需交換機以及光電轉換器，就可以快速可靠地在現場層和管理層構建一個高速、實時、確定性的10/100/1000M PROFINET銅口或光口以太網絡，通過高性能的RX3i冗余控制器平臺和靈活豐富的智能通訊模塊，穩定、可靠、準確的實現各類現場設備的實時數據采集和控制。截至2009年，全球有210萬個PROFINET站點安裝，平均年增長率37%?？梢灶A(yù)見，隨著支持PROFINET設備節點數量的不斷增加，PROFINET將獲得越來越多的第三方設備的支持，其競爭力和市場份額將得到不斷的提升和增加。GE PACSystems RX3i控制器在國內外地鐵BAS系統包括北京、廣州、上海、哈爾濱等已經有大量的成功運行案例。近幾年來，隨著工業以太網技術的不斷發展和逐漸成熟，工業以太網解決方案在軌道交通BAS系統應用也逐漸增多，但不時也暴露出一些安全漏洞、數據丟禎等方面的問題或用戶疑慮。GE是一家全球化的高科技創新企業，重視客戶需求和產品創新，2012年初推出支持RX3i PROFINET工業以太網解決方案，PROFINET是一種實時、確定、可靠的以太通訊協議，通過加入數據優先級等技術規避了傳統工業以太網通訊潛在的數據丟失和傳輸不確定性等風險，推向市場以后便顯示出其強大的市場需求和競爭力，并在長沙市軌道交通2號線激烈競標中勝出，實現PROFINET解決方案在國內軌道交通BAS系統零的突破。沈陽北站交通樞紐工程綜合監控系統（ISCS）及環境與設備監控系統(BAS)是對與沈陽北站運營有關建筑內通風空調系統、給排水系統、電扶梯等機電設備進行全面有效的監控和管理，確保設備處于高效、可靠、節能的運行狀態，創造一個舒適的乘車環境；
the data acquisition equipment through the kvaser communication card, or connected to the bus network. It can analyze data and generate cloud maps online to complete the ADAS test of cloud integration.
1. GPS data acquisition
Q-vision provides reliable GPS data acquisition function, which can realize high accuracy positioning and image display.
2. Camera video signal acquisition
Q-vision provides the function of video signal acquisition and display, which can more conveniently monitor the external environment information of the vehicle. At the same time, it can also set the captured video and select the corresponding video signal source.
3. Ibeo lidar acquisition
By setting the radar IP and port number, the requirement of displaying the top view of lidar data can be achieved.
Q-vision software is used with kvaser hardware products to realize online recording, simulation, monitoring, diagnosis, calibration, brushing and other functions of various bus networks.
