產品內容介紹

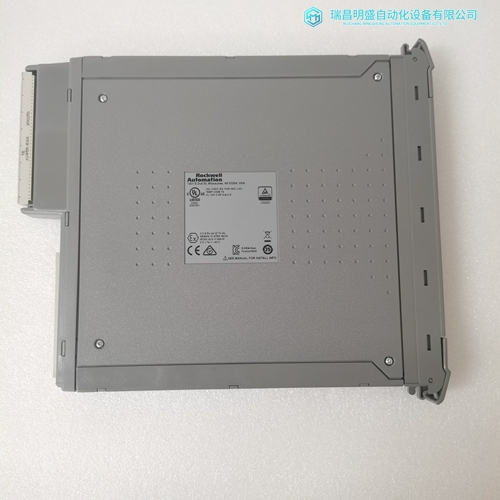

ICS TRIPLEX T8461C數字量處理模塊
使用CIPconnect連接到模塊
CIPconnect?可用于通過以太網將PC連接到MVI56E-SIE模塊
使用羅克韋爾自動化公司的1756-ENBT EtherNet/IP?模塊。
這允許配置MVI56E-SIE模塊和網絡，上傳和下載文件，并且在以下情況下，不需要從PC查看網絡和模塊診斷
使用CIPconnect。所需的一切：
? 路徑中任何1756-ENBT模塊的IP地址和插槽號
? 任何1756 CNBx ControlNet的ControlNet節點號和插槽號路徑中的橋接模塊
? 目標ControlLogix機箱中MVI56E-SIE的插槽號（最后一個ENBT/CNBx和路徑中的機箱）。
CIPconnect Path Editor允許PC和MVI56E-SIE之間的路徑要定義的模塊。PC的第一個連接始終是1756-ENBT（以太網/IP）模塊。每行對應CIP路徑中的一個物理機架。
? 如果MVI56E-SIE模塊與第一個1756-ENBT位于同一機架中
模塊中，選擇RACK NO.1（機架1）并配置相關參數。
? 如果MVI56E-SIE在遠程機架中可用（可通過ControlNet或以太網/IP），包括所有機架（使用ADD RACK按鈕）。
參數說明源模塊源模塊類型。
此字段是自動選擇的取決于最后一個機架的目標模塊（1756-CNB或1756-ENBT）。
源模塊IP地址源模塊的IP地址（僅適用于1756-ENBT）
源模塊節點地址源模塊的節點地址（僅適用于1756-CNB）
目標模塊選擇與源模塊關聯的目標模塊在機架中。源和目標之間的連接模塊通過底板執行。
目標模塊插槽編號目標MVI56E模塊所在的插槽編號位于。
要使用CIPconnect路徑編輯器，請執行以下步驟。
1配置連接到PC的1756-ENBT與MVI56ESIE模塊之間的路徑。
o如果模塊位于遠程機架中，則添加更多機架以配置完整路徑
o路徑只能包含ControlNet或Ethernet/IP網絡。o最多支持六個機架。
2單擊CONSTRUCT CIP PATH以文本格式構建路徑
3單擊“確定”以確認配置的路徑。
Using CIPconnect to Connect
to the Module CIPconnect? can be used to connect a PC to the MVI56E-SIE module over Ethernet using Rockwell Automation’s 1756-ENBT EtherNet/IP? module. This allows for configuringof the MVI56E-SIE module and network, uploading and downloading of files, and viewing of network and module diagnostics from a PC. RSLinx is not required when using CIPconnect. All that is needed: ? The IP addresses and slot numbers of any 1756-ENBT modules in the path ? The ControlNet node numbers and slot numbers of any 1756-CNBx ControlNet Bridge modules in the path ? The slot number of the MVI56E-SIE in the destination ControlLogix chassis (the last ENBT/CNBx and chassis in the path).
The CIPconnect Path Editor allows
the path between the PC and the MVI56E-SIE module to be defined. The first connection from the PC is always a 1756-ENBT (Ethernet/IP) module. Each row corresponds to a physical rack in the CIP path. ? If the MVI56E-SIE module is located in the same rack as the first 1756-ENBT module, select RACK NO. 1 and configure the associated parameters. ? If the MVI56E-SIE is available in a remote rack (accessible through ControlNet or Ethernet/IP), include all racks (by using the ADD RACK button). Parameter Description Source Module Source module type. This field is automatically selected depending on the destination module of the last rack (1756-CNB or 1756-ENBT). Source Module IP Address IP address of the source module (only applicable for 1756-ENBT) Source Module Node Address Node address of the source module (only applicable for 1756-CNB) Destination Module Select the destination module associated to the source module in the rack. The connection between the source and destination modules is performed through the backplane. Destination Module Slot Number The slot number where the destination MVI56E module is located. To use the CIPconnect Path Editor, follow these steps. 1 Configure the path between the 1756-ENBT connected to the PC and the MVI56ESIE module. o If the module is located in a remote rack, add more racks to configure the full path. o The path can only contain ControlNet or Ethernet/IP networks. o The maximum number of supported racks is six. 2 Click CONSTRUCT CIP PATH to build the path in text format 3 Click OK to confirm the configured path.
